VLAN原理和配置
一、实施VLAN和TRUNK
1、vlan：虚拟局域网
1）功能
vlan是独立的lan网络
分割广播域
2）范围
0-4095
0和4095是不能使用的，vlan1是默认存在，在思科交换机上1002-1005是默认存在的，有特殊用途

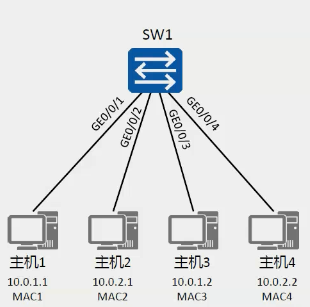

3）划分方式
| VLAN的划分方式 | VLAN 10 | VLAN 20 |
|---|---|---|
| 基于接口 | GE0/0/1，GE0/0/3 | GE0/0/2，GE0/0/4 |
| 基于MAC地址 | MAC 1，MAC 3 | MAC 2，MAC 4 |
| 基于IP子网划分 | 10.0.1.* | 10.0.2.* |
| 基于协议划分 | IP | IPv6 |
| 基于策略 | 10.0.1.* + GE0/0/1 + MAC 1 | 10.0.2.* + GE0/0/2 + MAC 2 |
4）匹配顺序
基于mac地址->基于IP子网->基于协议->基于接口
5）本征vlan（PVID）
默认为1，可以不携带标签进行发送
1 | Switch(config-if)#switchport trunk native vlan 10 |

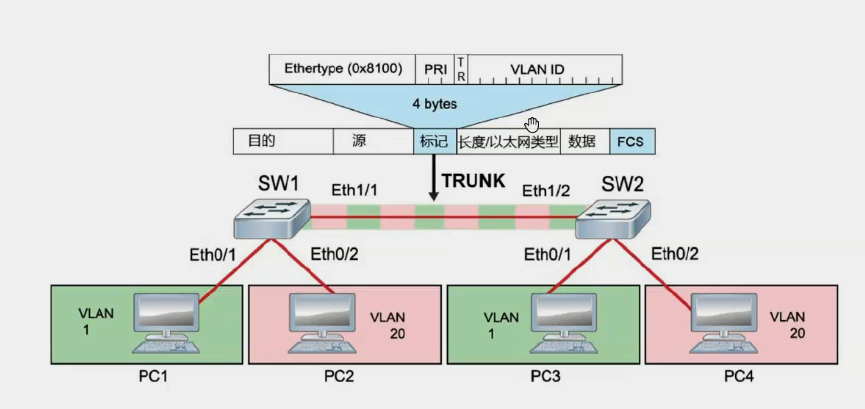

2、TRUNK
1）概述
一个TRUNK可传输来自多个VLAN的流量

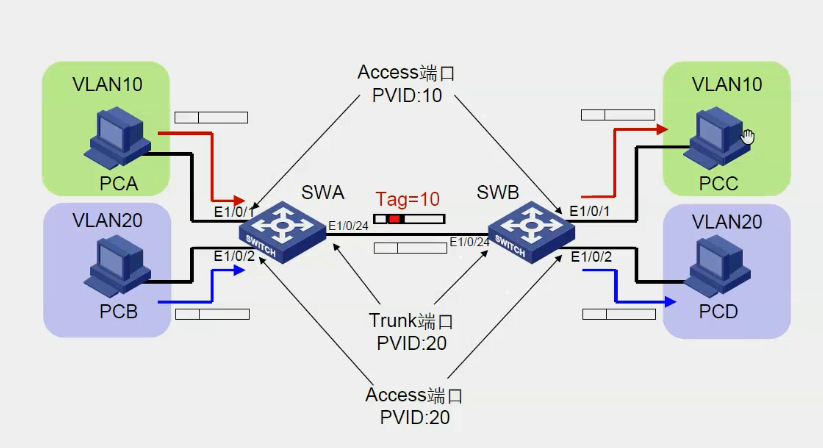

2）Access链路和Trunk链路

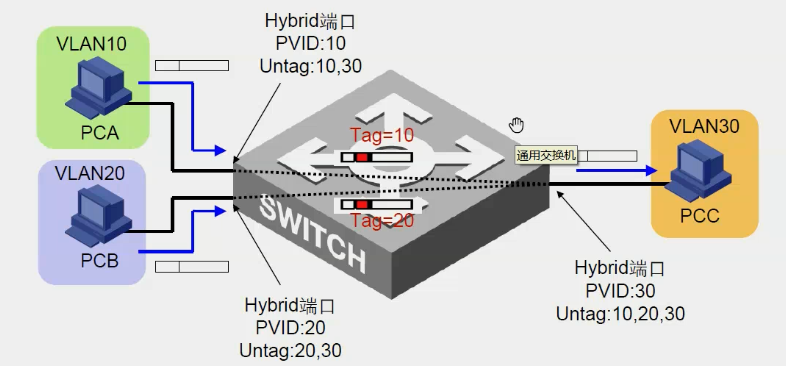

3）Hybrid链路和Trunk链路的区别
①Hybrid端口允许多个VLAN的以太网帧不带标签
②Trunk端口只允许缺省VLAN的以太网不带标签
二、DTP：动态TRUNK协商，思科私有协议
1、作用：
用于交换机之间是否处于trunk模式下进行工作
2、模式：
1）动态期望：
主动模式，主动询问对方是否要在trunk模式下进行工作
2）动态自动：
被动模式，被动等待对方询问我在trunk模式下进行工作
| 动态自动 | 动态期望 | TRUNK | 接入 | |
|---|---|---|---|---|
| 动态自动 | 接入 | TRUNK | TRUNK | 接入 |
| 动态期望 | TRUNK | TRUNK | TRUNK | 接入 |
| TRUNK | TRUNK | TRUNK | TRUNK | 有限的连接 |
| 接入 | 接入 | 接入 | 有限的连接 | 接入 |
3、基本配置：
1 | Switch(config)#int e0/0 |
3、WLAN：
1、分类：
①独立WLAN
②基于控制器的WLAN
2、组网架构：
1）胖AP：
一般用于家庭等环境
2）AC+瘦AP：
一般用于企业网
AP和AC之间通过CAPWAP隧道进行通信
四、VLAN部署方式
1、端到端vlan
不会因为物理位置的因素改变vlan信息
如果用户在区域范围内移动，vlan成员资格不变
2、本地vlan
会因为物理位置的因素改变vlan信息
如果用户在区域范围内移动，vlan成员资格也会发生变化

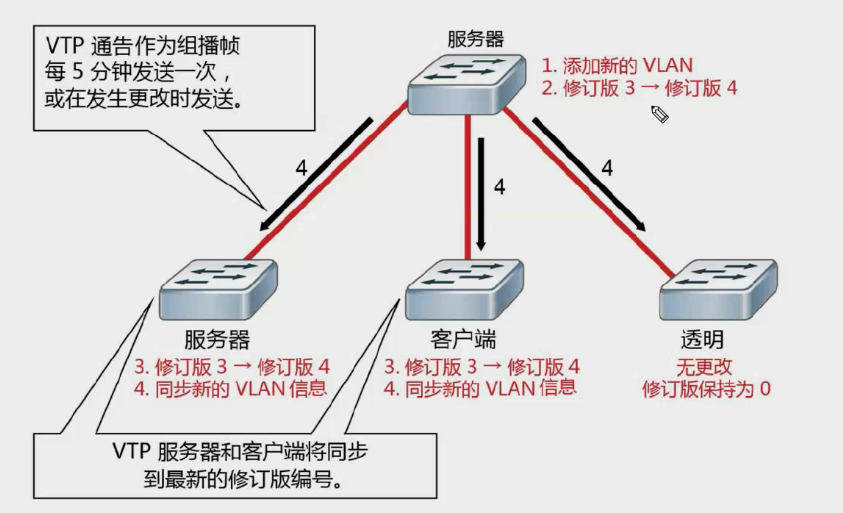

五、VTP回顾（思科私有协议）
1、模式
1）服务模式
可以支持创建、修改、删除vlan，同步vlan配置
2）客户模式
无法支持创建、修改、删除vlan，同步来自服务端的vlan
3）透明模式
可以支持创建、修改、删除vlan，无法实现同步vlan配置
2、参数：
模式、密码、域名、修订版本号、修剪
3、建议配置顺序
1）先配置接口（access、trunk）
2）配置vtp
3）创建vlan信息
4、基本配置：
1 | sw7(config)#vtp mode ? |
六、MVRP原理与配置
1、五种消息
1）joinempty
2）joinin
3）new
4）leave
5）leaveall
2、端口注册模式：
1）normal：
可以创建和注销vlan
2）fixed：
不可以注销vlan，可以创建vlan
3）forbidden：
不可以创建vlan，可以注销vlan
3、基本配置：
1 | [sw1]mvrp global enable |
七、QinQ原理与配置（dot1q in dot1q）
主要是为了解决vlan不够用的问题，一般在运营商上进行部署

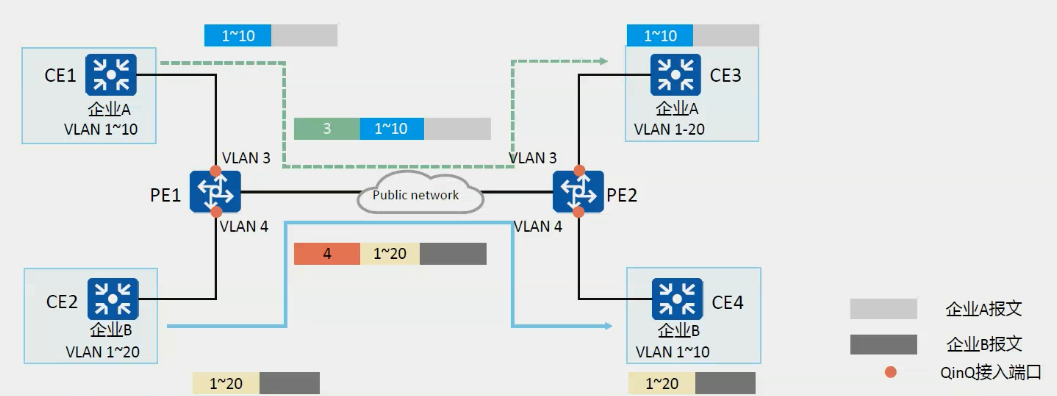

1、工作原理
在公网传输的过程中，设备只根据外层VLAN Tag转发报文，并根据报文外层的VLAN Tag进行MAC地址学习，而用户的私网VLAN Tag将被当作报文的数据部 分进行传输。即使私网VLAN Tag相同，也能通过公网VLAN Tag区分不同用户。
2、分类：
1）基本QinQ
2）灵活QinQ
3、基本配置：
1）思科：
1 | Switch(config-if)#int g0/0 |
2）华为/华三：
①基本QinQ：
1 | [SW1] vlan batch 100 200 |
②灵活QinQ：
1 | [SW1] vlan batch 2 3 |
