GRE VPN

一、VPN概述

1、全称

virtual private network，虚拟专用网络

2、作用

实现公司不同站点之间内网的互通，并且可以根据需求实现一定的安全性和可靠性的保障

（1）VPN

1）优点

​ ①成本低

​ ②存在一定的安全性

​ ③存在一定的可靠性

​ ④部署周期短

2）缺点

​ ①不可靠

（2）专线

1）优点

​ ①效率高

​ ②可靠性强

​ ③安全性高

2）缺点

​ ①成本高

​ ②部署周期长

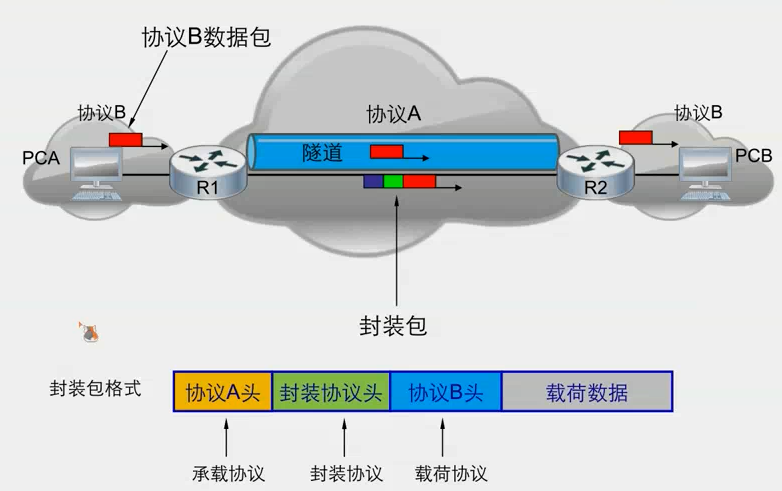

3、术语

（1）载荷数据

​ 真实要传递的数据内容

（2）载荷协议

​ 私网IP

（3）封装协议

​ 对用户的数据进行额外封装的协议，例：GRE

（4）承载协议

​ 公网IP

4、分类

（1）按照业务用途

​ Access VPN、Intranet VPN、Extranet VPN

（2）按照运营模式

​ CPE-Based VPN，Network-Based VPN

（3）按照组网模式

​ VPDN，VPRN，VLL，VPLS

（4）按照网络层次

​ Layer 2 VPN， Layer 3 VPN

二、GRE VPN

1、概述

（1）全称

​ Generic Routing Encapsulation，通用路由封装

（2）IP over IP的GRE封装

​ 通过IP协议号47来进行标识，GRE使用以太网类型0X0800来标识载荷协议为IP

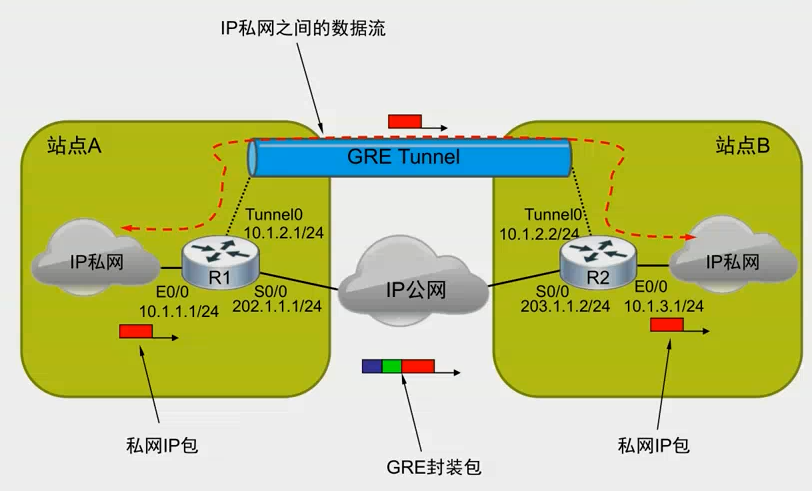

（3）IP over IP的GRE隧道

​ 使用tunnel接口来建立隧道，默认隧道封装的协议是GRE（思科）

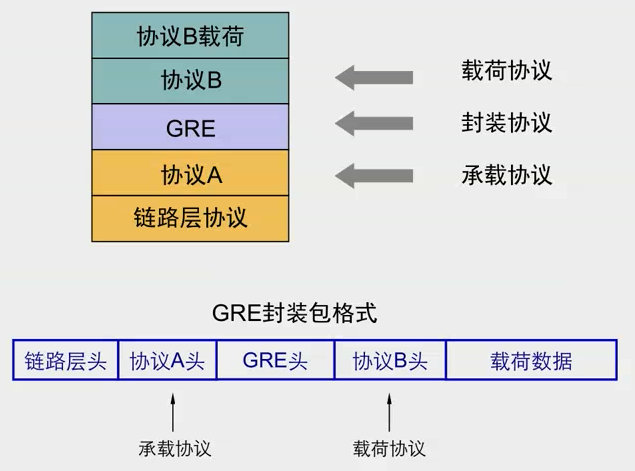

（4）协议栈

2、特点

①可以支持组播，支持动态路由协议

②在公网上传递的数据是以明文的方式

③配置简单，部署灵活

④GRE和NAT互不冲突

3、配置

（1）Cisco

interface Tunnel13
ip address 13.13.13.1 255.255.255.0
tunnel source 202.101.12.1
tunnel destination 202.101.23.3

（2）H3C

interface Tunnel14 mode gre
ip address 14.14.14.4 255.255.255.0
source GigabitEthernet1/0
destination 202.101.12.1

（3）Huawei

[RTA]interface Tunnel 0/0/0
[RTA-Tunnel0/0/0]ip address 10.1.2.1 255.255.255.0
[RTA-Tunnel0/0/0]tunnel-protocol gre
[RTA-Tunnel0/0/0]source 192.13.2.1
[RTA-Tunnel0/0/0]destination 132.108.5.2
